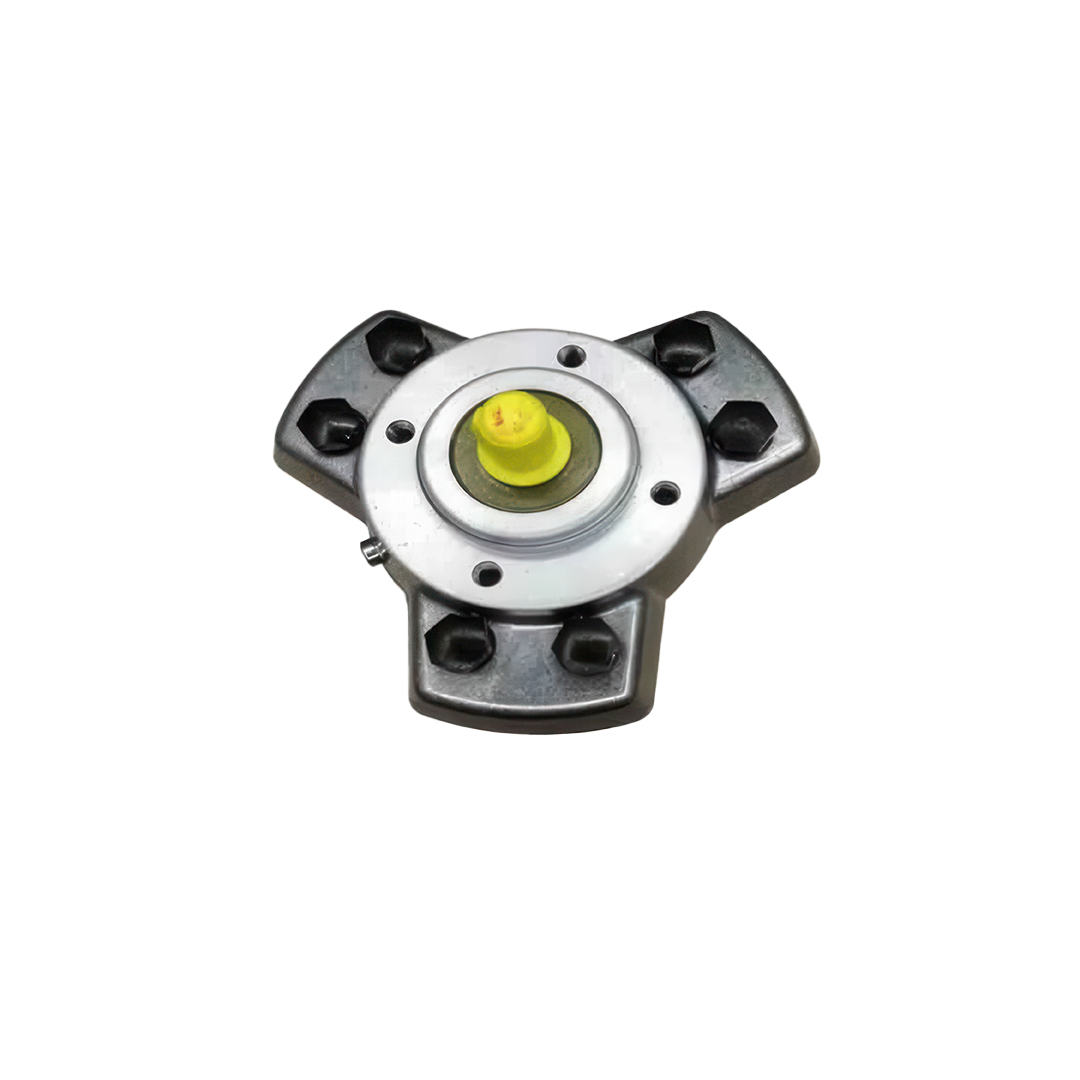

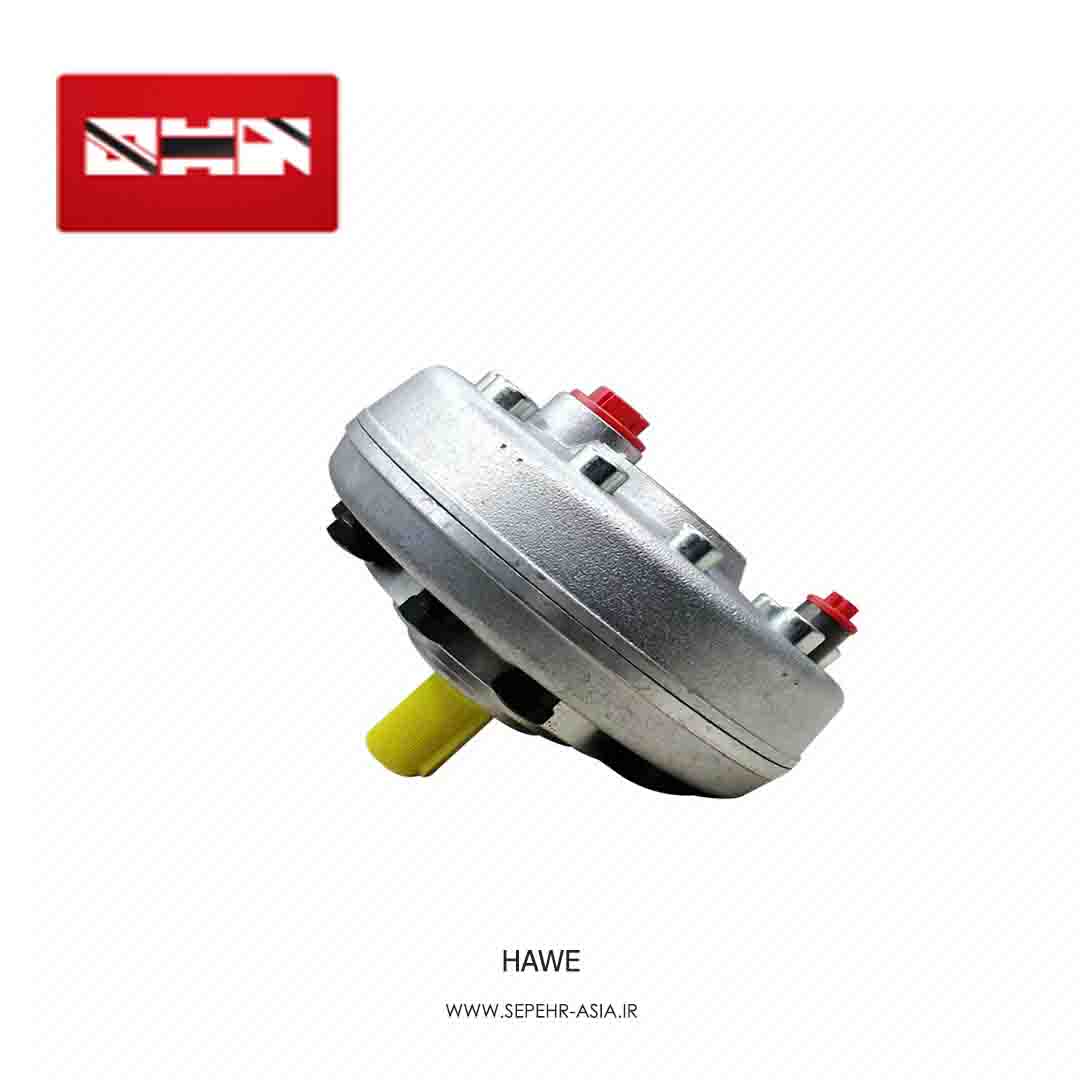

پمپ پیستونی شعاعی هاو ساخت کشور آلمان بوده و از جمله تجهیزات تخصصی در سیستمهای هیدرولیک فشار بالا محسوب میشود. حداکثر فشار کاری این پمپها 700 بار است و به دلیل توان تولید فشار بالا، عمدتاً در صنایع سیمان، صنایع مادر و کاربردهای سنگین صنعتی مورد استفاده قرار میگیرند. این سری از پمپهای هیدرولیک هاو از نوع رادیال پیستون با دبی ثابت بوده و با طراحی مهندسیشده خود، قابلیت تولید فشارهای بسیار بالا را در ابعاد نسبتاً فشرده فراهم میکنند.
محدوده جابجایی حجمی این پمپ پیستونی شعاعی هاو از 2 تا 65 سانتیمتر مکعب بر دور متغیر است. فشار خروجی در این مدلها بر اساس قطر پیستون تعیین میشود که همین ویژگی امکان انتخاب دقیق پمپ متناسب با نیاز سیستم را فراهم میسازد. از جمله مزایای این سری میتوان به تحمل فشار کاری بالا، قابلیت تعمیر، دسترسی به قطعات یدکی در بازار ایران و عملکرد مطمئن در شرایط کاری مداوم اشاره کرد. شرکت استیران تأمینکننده این محصول بوده و آماده ارائه مشاوره فنی و کاتالوگ تخصصی میباشد.
جدول مشخصات فنی پمپ پیستونی رادیال هاو
| عنوان مشخصه |
توضیحات پمپ پیستونی شعاعی هاو |
| برند |
HAWE – ساخت آلمان |
| سری ساخت |
R و RG |
| نوع عملکرد |
پیستونی شعاعی (Radial Piston) |
| حداکثر فشار کاری |
700 بار |
| بیشترین دبی در 1450 دور بر دقیقه |
91.2 لیتر در دقیقه |
| حجم جابجایی ماکزیمم |
64.2 سانتیمتر مکعب بر دور |
| توان قابل نصب |
تا 30 کیلووات |
| نوع یاتاقان در سری RG |
یاتاقان ساده با دوام بالا |
| قابلیت افزایش دبی |
آرایش موازی تا 6 بخش شعاعی |
| نوع طراحی |
فشرده و مناسب فضاهای محدود |
| حوزه کاربرد |
سیستمهای هیدرولیک صنعتی و پاورپکها |
اجزای پمپ پیستونی رادیال هاو
-
بدنه پمپ: ساختهشده از آلیاژهای مقاوم، وظیفه نگهداری و یکپارچهسازی اجزای داخلی را بر عهده داشته و مسیر عبور سیال را هدایت میکند.
-
پیستونهای شعاعی: به صورت منظم پیرامون محور مرکزی قرار گرفتهاند و با حرکت رفت و برگشتی خود موجب ایجاد فشار بالا در سیال میشوند.
-
سیلندرها: محل حرکت پمپ پیستونی شعاعی هاو، پیستونها بوده و با ایجاد فضای آببندیشده، فرآیند فشردهسازی روغن هیدرولیک را انجام میدهند.
-
سوپاپهای کنترل جریان: شامل سوپاپهای ورودی و خروجی که وظیفه تنظیم ورود و خروج روغن و جلوگیری از برگشت سیال را بر عهده دارند.
-
سیستم آببندی (Seals): جلوگیری از نشتی داخلی و خارجی روغن و حفظ فشار سیستم در شرایط کاری بالا.
-
محور محرک (شفت): انتقال نیروی مکانیکی از الکتروموتور به مکانیزم داخلی پمپ و ایجاد حرکت در مجموعه پیستونها.
-
قطعات راهنما و سطوح سایشی: کاهش اصطکاک، افزایش طول عمر قطعات داخلی و حفظ دقت عملکرد در طول زمان.
هماهنگی دقیق این اجزا، عملکرد پایدار، فشار خروجی یکنواخت و طول عمر مناسب پمپ را در سیستمهای هیدرولیکی تضمین میکند.
مشخصات پمپ پیستونی شعاعی هاو
| قطر پیستونmm |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
13 |
| فشار |
700 |
550 |
700 |
600 |
550 |
250 |
450 |
350 |
300 |
در کاتالوگ موجود در سایت به تفصیل در باره دبی و فشار این پمپ ها اشاره شده است.
| قطر پیستونmm |
14 |
15 |
16 |
|
|
|
|
|
|
| فشار |
250 |
200 |
160 |
|
|
|
|
|
|
دانلود کاتالوگ پمپ پیستونی رادیال هاو: hawe-en
